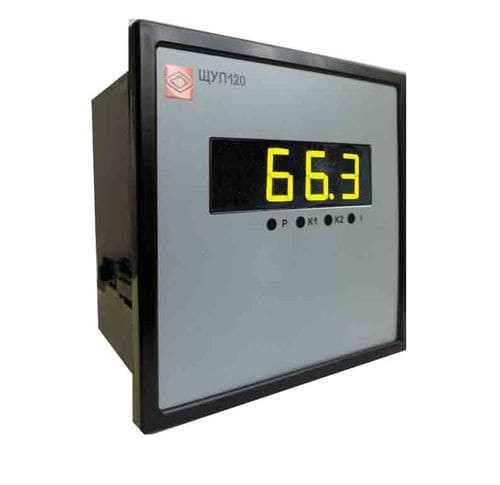

Указатель положения РПН силовых трансформаторов ЩУП120 (с RS)

Код: 159556

Лучшая цена - по заявке на почту

Доступен для заказа

Официальная поставка

Гарантия лучшей цены

Ежедневные отгрузки

Связаться с отделом продаж:

info@geekprom.ru

ответ на заявку – не более 30 минут

+7 495 647 95 36

с 8:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок по РФ

Официальный дилер

— Минимальная стоимость, срок поставки, лучшие условия

— Гарантия производителя

— Работаем с государственными и бюджетными организациями на их условиях

— Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г. Москве (м. Румянцево)

— Оперативная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Частичная предоплата, полная оплата по факту поставки, работа по договору

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств

— Более 8000 выполненных поставок

— Только положительные отзывы от клиентов

Описание указателя положения РПН силовых трансформаторов ЩУП120:

Указатели ЩУП120 предназначены для преобразования сигнала датчиков переключающих устройств трансформаторов под нагрузкой в цифровой сигнал для отображения номера положения на цифровом индикаторе.

Указатели устанавливаются на щите управления и пригодны для установки на приводы MZ-2, MZ-4 производства Болгарии и на любые другие приводы с резистивным датчиком.

Может использоваться как измеритель сопротивления. Подключение четырехпроводное.

Технические характеристики ЩУП120:

Параметр	Значения
Параметры преобразования сигнала
Количество ступеней	От 2 до 99
Сопротивление ступени	От 5 до 20 Ом (с шагом 1 Ом)
Максимальное измеряемое сопротивление	1000 Ом (999.9)
Максимальный ток релейного выхода	100 мА
Максимальное допустимое напряжение на клеммах релейного выхода	300 В (по амплитуде)
Пределы основной погрешности в режиме определения сопротивления	0,5 %
Интерфейс связи
RS485	Количество: 0, 1; протокол Modbus RTU Скорость обмена: 4800, 9600, 19200, 38400, 57600 бод.
Питание
Напряжение питания	От 85 до 242 В переменного тока частотой (500,5) Гц или от 100 до 265 В постоянного тока
Мощность потребления от цепи питания, не более	7 В·А
Перепрограммирование прибора (настройка)
Перепрограммирование	- с помощью пульта настройки, подключаемого через штыревой разъем; - по интерфейсу RS485
Параметры перепрограммирования	уровни срабатывания дискретных выходов (уставок) с индикацией на дискретно-аналоговом индикаторе; яркость свечения индикаторов; калибровочные значения; параметры интерфейса
Условия эксплуатации
Рабочий диапазон температур	От +5 до +50 С (климатическое исполнение О4.1); От -40 до +55 С (климатическое исполнение УХЛ3.1)
Степень защиты	IP2Х
Монтаж	В щит
Сечение проводов	Не более 1,5 мм2
Гарантийный срок эксплуатации	2 года
Средний срок службы, не менее	10 лет
Средняя наработка на отказ	10000 ч

Габаритный чертеж

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Декларация о соответствии ЩУП96, ЩУП120.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации ЩУП96, ЩУП120.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Варианты питания цифровых электроизмерительных приборов.pdf
