Микроомметр ТС-200
Описание микроомметра ТС-200:
Микроомметр ТС-200 предназначен для измерения переходного электрического сопротивления соединителей цепей энергосистем: контактов воздушных, масляных и др. выключателей, болтовых, паяных и других соединений в условиях помех электрического поля с напряженностью до 30 кВ/м (подстанций до 750 кВ).
Принцип работы омметра основан на определении методом амперметра-вольтметра значения падения напряжения от протекания через контролируемый объект постоянного измерительного тока. Измерение осуществляется по четырехпроводной схеме
Отличительные особенности ТС-200:
- возможность выполнения измерений на измерительном токе до 200 А;
- внесён в Госреестр средств измерений РФ.
Технические характеристики микроомметра ТС-200:
| Параметр | Значение |
|---|---|
| Диапазон рабочих температур, С | -5 ... +40 |
| Питание прибора от сети частотой 50 Гц, В | 220 |
| Максимальная мощность потребления от сети электропитания, В · А | 1500 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывного режима при питании от сети, ч | 16 |
| Время измерений, с, не более | 5 |
| Степень защиты | IP40 |
| Габаритные размеры, мм | 420x240x350 |
| Масса прибора, кг, не более | 8,5 |
Внешний вид микроомметра ТС-200:

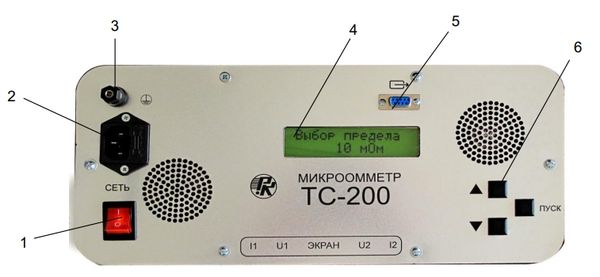

На лицевой панели омметра расположены:
- 1 – выключатель сетевого питания;
- 2 – колодка с предохранителем 10 А для подключения сетевого кабеля;
- 3 – клемма защитного заземления;
- 4 – цифровой индикатор;
- 5 – разъем для дистанционного управления внешним вольтметром в режиме триггера (при поверке);
- 6 – кнопки управления режимами и пределами измерений
На боковой панели омметра расположены:
- 1 – токовые клеммы;
- 2 – потенциальные клеммы;
- 3 – клемма «Экран»
Комплект поставки микроомметра ТС-200:
| № | Наименование | Количество |
|---|---|---|
| 1. | Микроомметр ТС-200 | 1 |
| 2. | Кабель сетевой к ПК | 1 |
| 3. | Кабель измерительный 15 метров | 1 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | Кабель дистанционного управления | 1 |
| 6. | Ящик упаковочный | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/НИИЭМП/Руководство по эксплуатации ТС-200.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/НИИЭМП/Свидетельство СИ микроомметры ТС.pdf
Мы предлагаем для поставки электроизмерительные устройства омметры, миллиомметры, микроомметры. Микроомметр ТС-200, артикул 159177 по цене 323 041 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
