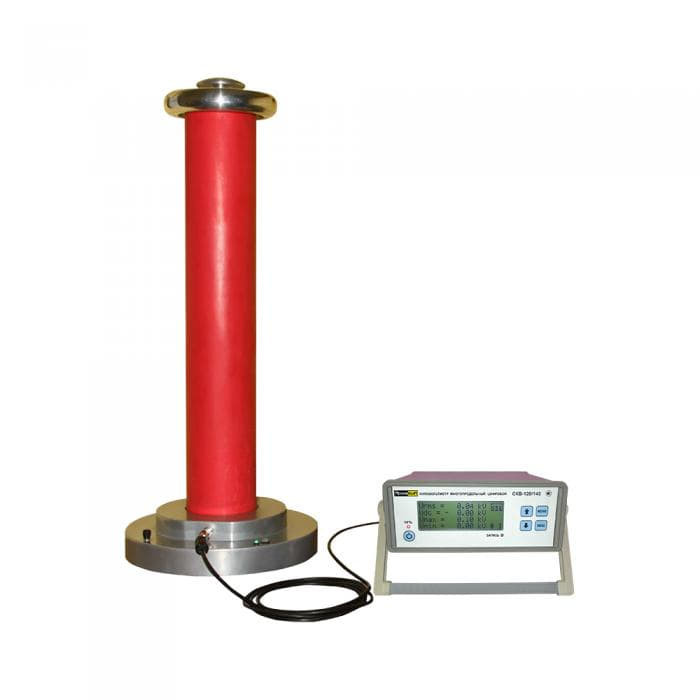

Киловольтметр ПрофКИП СКВ-120/140 многопредельный цифровой класс точности 0.25
Описание многопредельного цифрового киловольтметра ПрофКИП СКВ-120/140 класс точности 0,25:
Киловольтметр многопредельный цифровой ПрофКИП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.
Принцип действия киловольтметра ПрофКИП СКВ-120/140 основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.
Отличительная особенность ПрофКИП СКВ-120/140: конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре ПрофКИП СКВ-120/140 предусмотрена возможность установки различного времени усреднения измерения: 0,5 с, 1,0 с, 2,5 с, 5,0 с.
Отличительные особенности ПрофКИП СКВ-120/140:
- Диапазон измерения напряжения постоянного тока: 2,000 кВ … 26,000 кВ и 26,01 кВ … 140,00 кВ;
- Два предела измерения в одном делителе;
- Относительная погрешность: в каждой точке диапазона 0,25%;
- Время установления рабочего режима: не более 5,0 с;
- Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя;
- Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями;
Технические характеристики цифрового киловольтметра ПрофКИП СКВ-120/140:
| Параметр | Значения |
|---|---|
| Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | 2,000 кВ … 26,000 кВ 26,01 кВ …120,00 кВ |
| Диапазон измерения напряжения постоянного тока | 2,000 кВ … 26,000 кВ 26,01 кВ … 140,00 кВ |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | ±0,25% |
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока | ±0,25% |
| Входное сопротивление постоянному току | 535 Мом ±10% |
| Время установления рабочего режима | не более 5,0 с |
| Количество диапазонов измерения | 2 |
| Режим переключения пределов измерения | автоматический |
| Максимальное время работы | 8 часов с последующим отключением на 1 час |
| Рабочие условия | |
| Температура окружающего воздуха | 5°С … 40°С |
| Относительная влажность воздуха | 30% … 80% |
| Атмосферное давление | 84 кПа … 106,7 кПа |
| Общие данные | |
| Средний срок службы | не менее 5 лет |
| Средняя наработка наотказ | не менее 5 000 часов |
| Максимальная потребляемая мощность | 20 ВА |
| Питание | 220 В ±22 В, 50 Гц ±0,5 Гц |
| Габаритные размеры | 260 х 100 х 260 мм |
| Габаритные размеры блока делителей ДВМЦ | 300 х 300 х 800 мм |
| Вес блока индикации | 3 кг |
| Вес блока индикациделителей ДВМЦ | 12 кг |
| Нормативные и технические документы | |
| ГОСТ 22261-94 | «Средства измерений электрических и магнитных величин. Общие технические условия» |
| ГОСТ 12.2.091-2012 | «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования» |
| ГОСТ Р 51522.1-2011 | «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний» |
| ТУ 422120-003-68134858-2014 | «Киловольтметр многопредельный цифровой «ПрофКИП СКВ-120/140». Технические условия» |
| ГОСТ 12.2.091-2002 | «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования» |
Комплект поставки киловольтметра ПрофКИП СКВ-120/140:
| № | Наименование | Количество |
|---|---|---|
| 1 | Блок индикации ПК.422120.003.01 | 1 |
| 2 | Блок ДВМЦ ПК. 422120.003.02 | 1 |
| 3 | Межблочный соединительный кабель ПК. 422120.003.03 | 1 |
| 4 | Кабель сетевой | 1 |
| 5 | Вставка плавкая 3.15 А АГО.481.304 ТУ | 2 |
| 6 | Паспорт 422120-003-68134858-2014 ПС | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/PROFKIP/Методика поверки ПрофКИП СКВ-120-140.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/PROFKIP/Свидетельство СИ СКВ-120-140.pdf
Мы предлагаем для поставки электроизмерительные устройства киловольтметры. Киловольтметр ПрофКИП СКВ-120/140 многопредельный цифровой класс точности 0.25, артикул 141718 по цене 334 800 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
